詳細情報 |
|||
| 電圧: | 12~24V | 生産量: | 1 |
|---|---|---|---|
| インプット: | 3 | ディスプレイ: | LEDスクリーン |
| ECU制御: | そうだ | ||
製品の説明
1 短い制作

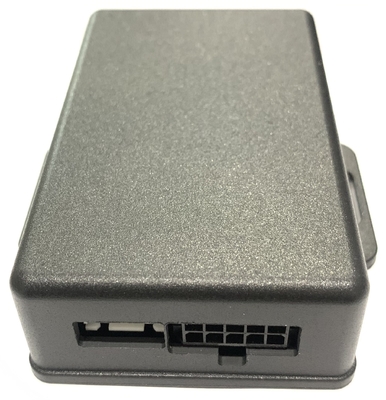

SPL25は,車両の正確な速度制限を実現するために発明され開発されています.速度制御の精度は非常に高く,性能は信頼性があります.それは,大きなガソリン開始またはパワートルクに影響しません速度制限の間,車両は停止しない,および適切な速度範囲でガソリンペダルの自由な動きを保証

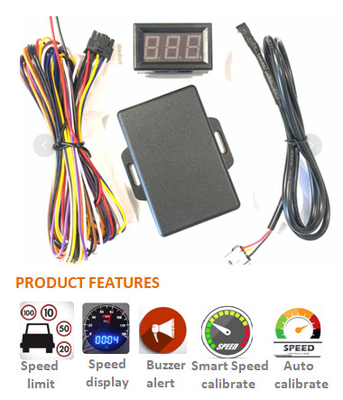

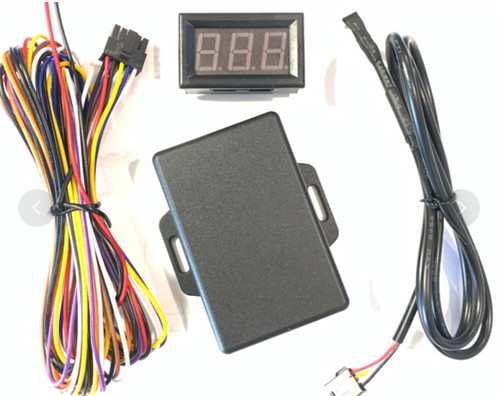

梱包:
スピードリミッター 1pc
1pcの表示
ワイヤ 1pc
2 制限速度 特徴
- 車両の速度を制限するために強制します.
- 速度の表示,直行表示 速度の制限値または直行速度値を校正中に事前に設定する.
- 速度の制限や設定を超えると,ザッズは警告を鳴らします.
- 出力制御信号,速度制限が有効である場合,他のアクセサリーのために出力信号を送信します (この信号を使用してクルーズ状態をキャンセルすることができます)
- スマート速度校正
- 手動またはGPSトラッカー制御速度制限機能
- 最大速度制限は,RS232ポートでリアルタイムで変更できます
- アンチテンパー 違法な開口ケースはアラームを誘発します
- IP56 ケース設計
3 GPS速度制限器のインターフェース
ACC (赤):デジタルインプット,電源を得るため車両のACCワイヤに接続する.
GND (ブラック):バッテリーに接続して 固定します
O1 (黄色)デジタル出力1
Crtl (ブルー):デジタルインプット,制御信号入力,低レベルが検出されると,速度制限は制御されます.
キー (ホワイト)デジタル入力,動作速度校正時にこのボタンを押す必要があります.
S+ (緑色)ECU信号ケーブルに接続します.
S- (紫色)ECU信号ケーブルに接続します.
V+(ブラウン)ペダルの信号ケーブルに接続します
V- (グレー):ペダルの信号ケーブルに接続します
VSS (オレンジ):車両の速度信号線に接続して速度を検出する
RS232ですTTL 232ポート,ボードレート 9600,このポート経由で速度制限値を設定
ディスプレイ:TTL232ポート,速度値を表示する.
4 パルス速度の校正:
速度校正を操作する前に,次のことを確認してください: 1 制限速度が正常に動作している. 2 パルス線が車両の速度信号線に直接接続されている.
カリブレーションステップ:車両を安定した30KM/Hで10秒間運転し,その後ボタンを押す.速度制限器は2回ビープを鳴らして,校正が完了したことを示します.校正が成功したか否かを確認するにはどうすればよいですか?カリブレーションが完了した後, 速度ディスプレイは,1分間リアルタイムで現在の速度を示します,そして,速度制限は固定表示されます.
5 ペダルワイヤの設置:
- 車両のペダルハーネスを探す 6本のワイヤーから構成され,2本のワイヤーは信号ワイヤー,2本のワイヤーは電源ワイヤー,2本のワイヤーは接地ワイヤーです. 車を起動し,ペダルを踏んで,車を静止状態にします.シグナルワイヤの電圧が変化する.
- 2つの信号ワイヤーを切断し,次にペダルコントローラワイヤーをそれぞれ接続します. 下の画像を参照してください. 茶色と灰色のワイヤーはガセラペダルに接続し,緑色と紫色はECUに接続します.
